一、設備型號及名稱

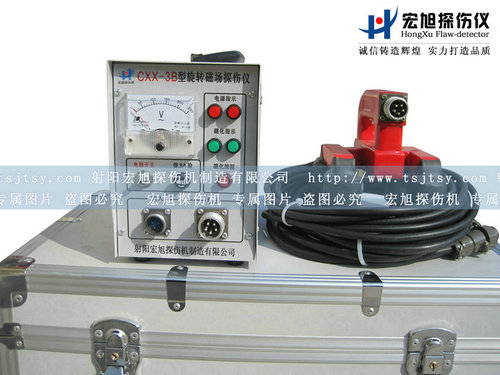

CXX-3B型旋轉磁場探傷儀（配E型探頭）
二、探傷范圍
本探傷儀滿足管道、閥門、鍋爐、球罐等壓力容器平板焊縫及角焊縫表面及近表面的探傷，或大型工件原材料的近表面探傷。
三、設備設計制造標準
CXX-3B旋轉磁場探傷儀，按本技術協議有關技術條款制造，并符合國家JB/T8290—1998《磁粉探傷機》標準。
四、概述
攜帶式機種專用于大型工件應力集中區的局部探傷和對壓力容器、閥門、高壓管道平板焊縫及角焊縫探傷，它的特點是輕小，可以到現場乃至高空進行探傷作業；我廠生產的攜帶式探傷儀，可配備各種探頭，兼?zhèn)鋽y帶式探傷儀的所有功能。
CXX-3B旋轉磁場探傷儀是我廠根據廣大用戶實際使用要求，并結合長期的生產經驗，而設計制造的一種新型多用途便攜式磁粉探傷儀，其外型結構和電路結構經多次優化組合，使其更趨美觀合理，該儀器的一種簡單可靠、輕便、實用的小型探傷儀。
它是利用旋轉磁場磁化工件的方法進行磁粉探傷的生產經驗，而設計制造的一種新型多用途便攜式磁粉探傷儀，其外型結構和電路結構經多次優化組合，使其更趨美觀合理，該儀器的一種簡單可靠、輕便、實用的小型探傷機器。，是一種電氣性能可靠，體積小、重量輕，操作方備、使用元件少可靠性、穩定性，大大提高實用而高效的便攜式磁粉探傷設備，該探傷儀采用輸入輸出電路采用完全隔離設計，絕對保證操作者的安全，其各項指標都優于同類型產品，特別是旋轉磁場電源產生電路，采用了獨特的移相方式，兩路電流相位角相差90度，保證了探傷時各方位缺陷的顯示靈敏度均勻一致。
五、主要技術指標
1、提升力：不帶活關節：17kg（探頭端面與被探工件表面間隙小于1.5mm）
2、探頭極距：125mm
3、探頭工作電壓：36V
4、靈敏度：可清晰顯示（30/100）A標準片上的人工刻槽。
5、電源電壓：交流220V，50Hz
6、外形尺寸：135（寬）×280（深）×190（高）mm
7、重量：電源控制箱8.5kg
8、探頭：該儀器設E型探頭
六、結構特點
CXX-3B旋轉磁場探傷儀采用可控硅作無觸點開關，壽命長，噪音小，操作方便，靈活，適應性強，儀器探頭上裝有四只小滾輪和照明燈泡，并帶活關節，可連續行走探傷。并能一次性全方位顯示被探工缺陷傷痕，它適鐵磁性材料和大型鋼鐵構件的表面和近表層探傷。特別適用于平板鍋爐、球罐、角焊縫探傷。可攜帶到車間，實驗室和工作場地進行探傷。
七、操作使用
1.將電源電纜的圓形插頭插入儀器三芯電源插座，將電纜的單相插頭插入電網配電板插座，（必須要有牢固的接地線）接通儀器電源開關，指示燈亮，表明電路已接通電源。
2.將電纜線兩端航空插頭分別插入儀器插座及探頭插座中。
3.使探頭和被探工件表面接觸好，按下探頭上的充磁按鈕，充磁指示燈亮，表明工件已在磁化。
4.停止使用時，關掉儀器電源開關及電網配電板上的總開關。
八、設備成套性
1.CXX-3B型旋轉磁場探傷儀主機 1臺
2.E型探頭 1只
3.電源線 1根
4.電纜線 1根
5.10W探頭燈泡 2只
6. 5A保險絲管 5只
7.說明書 2份
九、付款方式及交貨期：款到發貨（有現貨）
