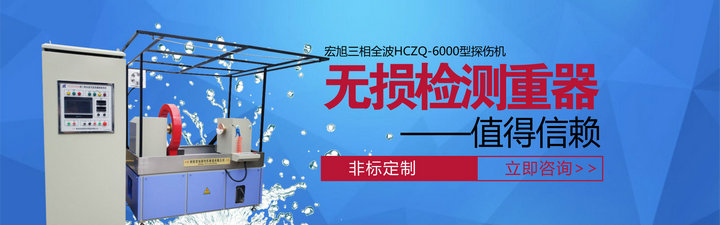

HCZQ-6000型三相全波整流（超低頻退磁）交直流熒光磁粉探傷機的技術參數
三相全波整流（超低頻退磁）熒光磁粉探傷機，是宏旭探傷機公司為航天、軍工制造業重要零件無損檢測所研發的探傷機型。
該機由三相全波整流（超低頻退磁）直流磁化電源，與交流磁粉探傷機配套而成。達到交直流磁化功能。直流磁化電源也可配套輸出電纜線、支桿探頭、磁化線圈，對被檢測件進行纏繞電纜法、支桿法、線圈感應法等進行多種磁化方法。
采用帶平衡電抗器的六相雙反星形三相全波整流電路，具有磁化電流平滑，檢測缺陷深、靈敏度高、磁化功能全等特點，根據被檢測零件的材質，既能進行剩磁法檢測又能進行濕法檢測。
三相全波直流磁化電源根據磁化電流可分為4000型、6000型、8000型、9000型、10000型、12000型等，本文介紹6000型的技術參數，供參考。
三相全波整流超直流探傷——低頻退磁電源技術參數：
序號 | 名稱 | 說明 |
1 | 輸入電源 | 380V 50HZ 三相四線 |
2 | 三相全波直流磁化電流 | DC:：0-6000A（平均值） （連續可調，電流可預選，閉環控制，自動跟蹤，數字顯示，顯示及跟蹤誤差≤±5%，帶斷電相位控制和數據顯示斷電保持功能；） |
3 | 電流精度 | 預選值與顯示值誤差不超過±5%，顯示值與實際值誤差不超過±5% |
4 | 響應速率 | 全量程實際電流達到預置電流值的時間≤0.2S(200mS)。 |
5 | 磁化時間 | 0.1-9.9秒可調（磁化時間數字顯示），精度0.1秒，具有快速斷電功能； 注明：實際磁化時間應在0.7秒以上，因?yàn)闀r(shí)間太短后，實際磁化電流無法建立，顯示出的電流數值無法真實顯示實際磁化值。 |
6 | 磁化方式 | 單周向直流磁化、單縱向直流磁化、單周向交流磁化、單縱向交流磁化、周向直流縱向交流復合磁化、周向交流縱向直流復合磁化 |
周向采用直接通電法及中心導體法，縱向采用線圈感應法。 | ||
7 | 超低頻退磁電流 | 6000A-0，16000AT-0采用變換極性超低頻退磁方式直流退磁，電流可預選，電流由預選值自動衰減到零 |
8 | 退磁電流頻率 | 分五擋：0.39Hz、0.78Hz、1.56Hz、2.34Hz、3.12Hz； |
9 | 退磁效果 | Br≤0.2mT |
10 | 靈敏度 | 滿足AS5371標準試片檢測靈敏度顯示要求，要求至少顯示3個半圓；滿足AS5282標準環形試塊檢測靈敏度要求，要求500A至少顯示3個孔，1000A至少顯示5個孔 |
11 | 校驗 | 配電流時間校驗接口 |
12 | 切換電流方式 | 刀閘開關（氣動）面板指示燈指示； |
附：交流磁粉探傷機技術參數
序號 | 名稱 | 說明 |
1 | 輸入電源 | 380V 50HZ 三相四線 |
2 | 氣源氣壓 | 0.4--0.6MPa （用戶自備壓縮氣源） |
3 | 磁化電流 | AC：0─6000A（瞬時2S） （連續可調，電流可預選，閉環控制，自動跟蹤，數字顯示，顯示及跟蹤誤差≤±5%，帶斷電相位控制和數據顯示斷電保持功能；） |
縱向：0─16000AT （連續可調，電流可預選，閉環控制，自動跟蹤，數字顯示，顯示及跟蹤誤差≤±5%，帶斷電相位控制和數據顯示斷電保持功能；） | ||
4 | 切換電流方式 | 刀閘開關（氣動）面板指示燈指示； |
5 | 磁化方式 | 單周向直流磁化、單縱向直流磁化、單周向交流磁化、單縱向交流磁化、周向直流縱向交流復合磁化、周向交流縱向直流復合磁化 |
周向采用直接通電法及中心導體法，縱向采用線圈感應法 | ||
6 | 檢測工藝 | 連續法或剩磁法 |
7 | 上料方式 | 人工 |
8 | 操作方式 | 自動控制和手動操作 含主控制面板（人機界面）、輔助控制面板、腳踏開關 |
9 | 極間距 | 0-1000mm（電動調節） |
10 | 電極板直徑 | Φ150mm,配銅網墊板 |
11 | 夾緊方式 | 氣缸氣動夾緊（氣源用戶自備） |
12 | 夾緊行程 | 50mm |
13 | 磁化線圈 | 單移動線圈，（電動移動、PLC與光電控制定位） |
線圈內徑 為Φ350mm,寬度100mm，5匝 | ||
14 | 線圈中心磁場 | ≥450Oe |
15 | 噴液功能 | 自動：隨線圈移動噴灑及手動噴灑，配透明防濺擋板 手動：配手動噴槍用于外噴 |
16 | 暫載率 | 20% |
17 | 退磁電流 | 交流退磁電流：6000A-0，16000AT-0電流可預選，電流由預選值自動衰減到零 |
18 | 退磁效果 | Br≤0.2mT（換向衰減法退磁） |
19 | 靈敏度 | 滿足JB/T6066標準E型試塊檢測靈敏度要求，700A至少顯示1個孔；滿足AS5371試片檢測靈敏度顯示要求，要求至少顯示2個半圓 |
按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定，以30/100的A型試片測試，在工件的任意方位顯示清晰 | ||
20 | 校驗 | 配電流時間校驗接口 |
21 | 暗室 | 框架式，前置滑動雙開簾。 |
22 | 紫外線強度 | 距工件表面380mm處不小于4000μw/cm2 |
23 | 照明燈 | ×1 |
24 | 排風扇 | ×1 |
